1170 ST. Steel Gear Lever Handle

Home / Products / 1.General Handles / ST. Steel Gear Lever Handle
1170

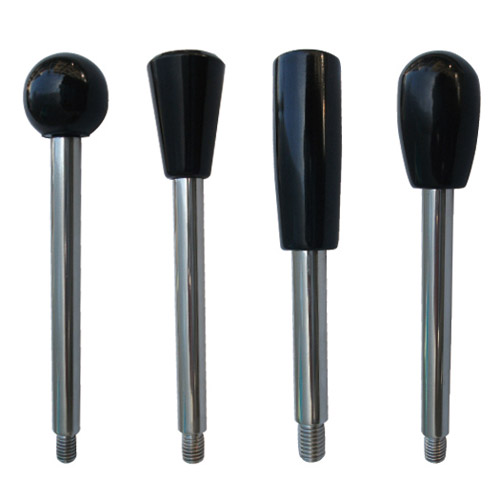

ST. Steel Gear Lever Handle
Inquiry BACK TO LIST Print
Product Specification
Name Material Surfaced process
Handle Bakelite (KU) Black (BK)
Lever Stainless Steel (ST) Polished



       (mm)
Order No.

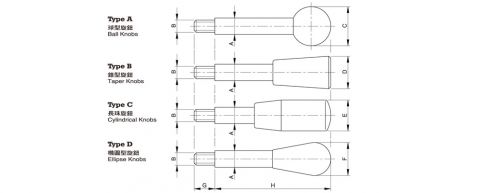

Type A
Ball Knobs
Order No.
Type B
Taper Knobs
Order No.
Type C
Cylindrical Knobs
Order No.
Type D
Ellipse Knobs
A B C D E F G H
1170-M6-63 1171-M6-63 1172-M6-63 1173-M6-63 8 M6 22 20 18 20 9 63
       -M6-80       -M6-80       -M6-80       -M6-80 8 M6 22 20 18 20 9 80
     -M6-100        -M6-100        -M6-100        -M6-100 8 M6 22 20 18 20 9 100
     -M8-80       -M8-80       -M8-80       -M8-80 10 M8 27 25 21 26 11 80
     -M8-100       -M8-100       -M8-100       -M8-100 10 M8 27 25 21 26 11 100
    -M8-125       -M8-125       -M8-125       -M8-125 10 M8 27 25 21 26 11 125
   -M10-100       -M10-100      -M10-100       -M10-100 12 M10 34 30 23 33 14 100
   -M10-125       -M10-125      -M10-125       -M10-125 12 M10 34 30 23 33 14 125
   -M10-160       -M10-160      -M10-160       -M10-160 12 M10 34 30 23 33 14 160
   -M12-125       -M12-125      -M12-125       -M12-125 14 M12 40 35 26 38 16 125
   -M12-160       -M12-160      -M12-160       -M12-160 14 M12 40 35 26 38 16 160
   -M12-200       -M12-200      -M12-200       -M12-200 14 M12 40 35 26 38 16 200
   -M14-160       -M14-160      -M14-160 - 16 M14 40 35 28 - 18 160
   -M14-200       -M14-200      -M14-200 - 16 M14 40 35 28 - 18 200
   -M14-250       -M14-250      -M14-250 - 16 M14 40 35 28 - 18 250
